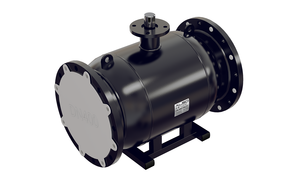

Кран шаровый КШ.П.Р.400.25-01

Общие сведения о кране шаровом

Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200°С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды». Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующих не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.

Основным рабочим элементом крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана. Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел, что исключает:

• возможность протечки (при понижении t°);
• заклинивание шаровой пробки (при повышении t°), что гарантирует бесперебойную эксплуатацию в за- данном температурном диапазоне.

Шток, выполненный из нержавеющей стали, оснащен двумя уплотнительными кольцами (фторсилоксан), а также кольцом из углеродонаполненного фторопласта, исключающим возможность протечки по штоку. Отличительной особенностью шаровых кранов ALSO являются долговечность и износоустойчивость.

Расчетный срок службы кранов составляет 25 лет или 7000 циклов открытия-закрытия.

Особенности исполнения и конструкции крана шарового

Корпус и патрубки крана выполнены из прямошовной электросварной трубы стали 20 по ГОСТ 10705. Допускается эксплуатация кранов при температуре окружающей среды не ниже «У» -40°С. Максимальная температура рабочей среды 200°С. Каждый шаровой кран ALSO имеет класс герметичности «А» согласно ГОСТ 54808-2011. 100% кранов шаровых проходят испытания на класс герметичности «А» согласно ГОСТ 53402-2009. Строительные дли- ны в соответствии с ГОСТ
