Теплообменник Ридан НН №43 Ду=200 (кол-во пластин 21)
Технические характеристики
- Тип среды: вода — вода
- Мощность: 800 000 ккал/ч
- Температура среды на входе греющая среда: 90°С
- Температура среды на входе нагреваемая среда: 70°С
- Температура среды на выходе греющая среда: 5°С
- Температура среды на выходе нагреваемая среда: 60°С
- Количество пластин: 21 шт.
Надежность теплообменника
Обращаем ваше внимание! Стоимость теплообменника, представленная на сайте, является ориентировочной. Точная стоимость возможна только после расчета, в ходе которого будет определены: материалы пластин и уплотнений, их количество и др.параметры.
Срок изготовления теплообменника Ридан — 3 ДНЯ
Описание
Теплообменник Ридан НН №43 Ду=200 (кол-во пластин 21) — востребованный вид аппаратов для передачи тепла. Теплообменник поддерживает температуру теплоносителя в соответствующем стандарту диапазоне, обеспечивает эффективную теплопередачу. Индивидуальный расчет устройства дает возможность подобрать именно тот вариант, который будет наиболее полно соответствовать гидравлическим и температурным требованиям объекта.
У производителя Данфосс (Ридан) широкий модельный ряд устройств, который включает аппараты для вентиляции, систем отопления, горячего водоснабжения, холодильной техники. Теплообменник Ридан НН №43 Ду=200 (кол-во пластин 21) работает даже в системах с значительными колебаниями температуры.
Любой теплообменник Ридан НН – разборный, ремонтопригодный, относительно просто собирается и разбирается, доступен для изменения конфигурации при необходимости увеличить мощность обогрева или, наоборот, уменьшить ее (для этого устанавливаются дополнительные пластины либо убираются лишние). При своевременной замене пластин и прокладок компонент бесперебойно работает более 15 лет.
Следует обратить внимание, что обозначения НН №08, НН №014, НН №100 и другие относятся к рамным конструкциям. В самом же корпусе может содержаться разное количество пластин — от десятка и практически до тысячи.
Чтобы определить необходимое число обогревательных пластин, материал их изготовления, толщину, компоновку и купить устройство Danfoss по выгодной цене, оставьте заявку на сайте «ТеплоКомплект», мы доставим его по вашему адресу в Москве.Устройство теплообменника Ридан
1 — вход греющей среды
2 — выход греющей среды
3 — вход нагреваемой среды
4 — выход нагреваемой среды
5 — стяжные болты
6 — неподвижная плита
7- верхняя направляющая
8 — нижняя направляющая
9 — пластины
10 — уплотнительная прокладка
11 — прижимная плита
12 — задняя стойка

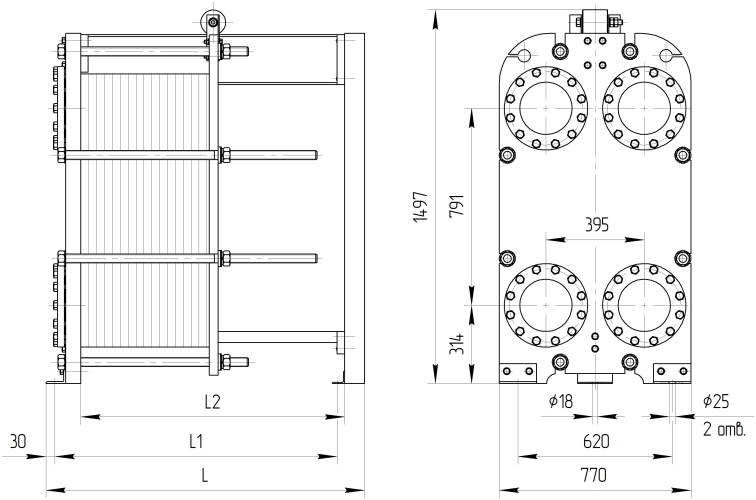

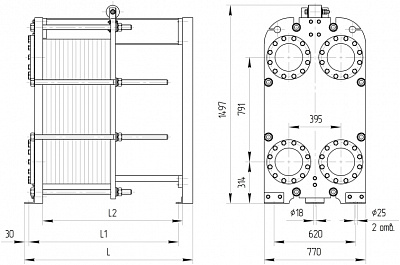

Размер
Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
L | L1 | L2 | размер | кол-во, шт. | ||||
Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
НН№43 общепромышленное исполнение | 1 | 783 | 765 | 600 | М36 | 8 | 11-65 | 855 |
2 | 1183 | 1065 | 1000 | 66-140 | 1070 | |||
3 | 1683 | 1565 | 1500 | 141-231 | 1320 | |||
4 | 2183 | 2065 | 2000 | 232-322 | 1580 | |||
5 | 2683 | 2565 | 2500 | 323-413 | 1830 | |||
6 | 3183 | 3065 | 3000 | 414-504 | 2090 | |||
7 | 4183 | 4065 | 4000 | 505-686 | 2590 | |||
НН№43 специальное исполнение | 1 | 788 | 670 | 600 | М36 | 8 | 11-65 | 890 |
2 | 1188 | 1070 | 1000 | 66-140 | 1110 | |||
3 | 1688 | 1570 | 1500 | 141-231 | 1350 | |||
4 | 2188 | 2070 | 2000 | 232-322 | 1610 | |||
5 | 2688 | 2570 | 2500 | 323-413 | 1870 | |||
6 | 3188 | 3070 | 3000 | 414-504 | 2130 | |||
7 | 4188 | 4070 | 4000 | 505-686 | 2620 | |||
Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
НН№43 общепромышленное исполнение | 1 | 793 | 675 | 600 | М36 | 8 | 11-65 | 1005 |
2 | 1193 | 1075 | 1000 | 66-137 | 1240 | |||
3 | 1693 | 1575 | 1500 | 138-226 | 1530 | |||
4 | 2193 | 2075 | 2000 | 227-316 | 1820 | |||
5 | 2693 | 2575 | 2500 | 317-405 | 2110 | |||
6 | 3193 | 3075 | 3000 | 406-494 | 2410 | |||
7 | 4193 | 4075 | 4000 | 495-673 | 2980 | |||
НН№43 специальное исполнение | 1 | 808 | 690 | 600 | М36 | 8 | 11-65 | 1150 |
2 | 1208 | 1090 | 1000 | 66-136 | 1380 | |||
3 | 1708 | 1590 | 1500 | 137-225 | 1670 | |||
4 | 2208 | 2090 | 2000 | 226-315 | 1960 | |||
5 | 2708 | 2590 | 2500 | 316-404 | 2250 | |||
6 | 3208 | 3090 | 3000 | 405-493 | 2550 | |||
7 | 4208 | 4090 | 4000 | 494-672 | 3120 |
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт.
Характеристики
- НН №43
- Разборные теплообменники
