Теплообменник Ридан НН №145 Ду=400 (кол-во пластин 48)

1.7976931348623157e308
Ридан
под заказ
Доставка в Москву 1-2 дня, бесплатно
2 617 247 руб.
шт.
Нашли дешевле ?

Технические характеристики

  • Тип среды: вода — вода
  • Мощность: 6 589 55 ккал/ч
  • Температура среды на входе греющая среда: 70°С
  • Температура среды на входе нагреваемая среда: 40°С
  • Температура среды на выходе греющая среда: 5°С
  • Температура среды на выходе нагреваемая среда: 60°С
  • Количество пластин: 48 шт.

Надежность теплообменника

Средняя наработка на отказ (отказ при работе) - не менее 8000 ч.
Средний срок службы - не менее 15 лет
Средний срок сохраняемости - не менее 1,5 лет
Средний срок службы между капитальными ремонтами - не менее 5 лет






Обращаем ваше внимание! Стоимость теплообменника, представленная на сайте, является ориентировочной. Точная стоимость возможна только после расчета, в ходе которого будет определены: материалы пластин и уплотнений, их количество и др.параметры.

Срок изготовления теплообменника Ридан — 3 ДНЯ

Описание

Теплообменник Ридан НН №145 Ду=400 (кол-во пластин 48) — востребованный вид аппаратов для передачи тепла. Теплообменник поддерживает температуру теплоносителя в соответствующем стандарту диапазоне, обеспечивает эффективную теплопередачу. Индивидуальный расчет устройства дает возможность подобрать именно тот вариант, который будет наиболее полно соответствовать гидравлическим и температурным требованиям объекта.

У производителя Данфосс (Ридан) широкий модельный ряд устройств, который включает аппараты для вентиляции, систем отопления, горячего водоснабжения, холодильной техники. Теплообменник Ридан НН №145 Ду=400 (кол-во пластин 48) работает даже в системах с значительными колебаниями температуры.

Любой теплообменник Ридан НН – разборный, ремонтопригодный, относительно просто собирается и разбирается, доступен для изменения конфигурации при необходимости увеличить мощность обогрева или, наоборот, уменьшить ее (для этого устанавливаются дополнительные пластины либо убираются лишние). При своевременной замене пластин и прокладок компонент бесперебойно работает более 15 лет.

Следует обратить внимание, что обозначения НН №08, НН №014, НН №100 и другие относятся к рамным конструкциям. В самом же корпусе может содержаться разное количество пластин — от десятка и практически до тысячи.

Чтобы определить необходимое число обогревательных пластин, материал их изготовления, толщину, компоновку и купить устройство Danfoss по выгодной цене, оставьте заявку на сайте «ТеплоКомплект», мы доставим его по вашему адресу в Москве.

Устройство теплообменника Ридан



1 — вход греющей среды
2 — выход греющей среды
3 — вход нагреваемой среды
4 — выход нагреваемой среды
5 — стяжные болты
6 — неподвижная плита
7- верхняя направляющая
8 — нижняя направляющая
9 — пластины
10 — уплотнительная прокладка
11 — прижимная плита
12 — задняя стойка

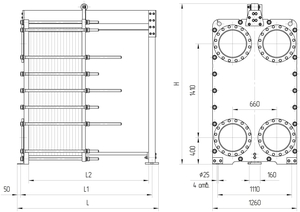

Размер

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН№145 общепромышленное/ специальное исполнение 1 1350 1200 1000 М36 18 11-95 4330
2 1850 1700 1500 96-179 5220
3 2350 2200 2000 180-262 6070
4 2850 2700 2500 263-345 7000
5 3350 3200 3000 346-429 7910
6 4350 4200 4000 430-595 9640
7 5375 5225 5000 596-762 11630
8 6375 6225 6000 763-929 13610
Расчетное давление 1,6 МПа (16 кгс/см2)
НН№145 общепромышленное/ специальное исполнение 1 1370 1220 1000 М36 20 11-93 4860
2 1870 1720 1500 94-176 5760
3 2370 2220 2000 177-254 6610
4 2870 2720 2500 255-336 7550
5 3370 3220 3000 337-418 8470
6 4370 4220 4000 419-582 10210
7 5395 5245 5000 583-746 12210
8 6395 6245 6000 747-926 14210

Размер H: рамы №1-№3 - 2410 мм, рамы №4-№6 - 2510 мм, рамы №7-№8 - 2710 мм (для расчетного давления 1,0 и 1,6 МПа).

Характеристики

  • НН №145
  • Разборные теплообменники
